Элементы дымохода Schiedel ICS



Schiedel-ICS.png В интернет-магазине Печного Центра «Ясенево» Вы всегда сможете заказать все необходимые элементы для монтажа и установки дымоходной системы необходимых размеров, диаметра и длины дымохода. У нас Вы сможете приобрести как систему в целом, нужной высоты со всеми необходимыми элементами в комплекте, так и элементы дымохода по отдельности. Специалисты Печного Центра «Ясенево» проконсультируют Вас по всем вопросам связанным с особенностями монтажа и использования дымоходов Schiedel Permeter, рассчитают дымоход, помогут подобрать необходимые элементы, организуют доставку приобретенных товаров по указанному адресу, и при Вашем желании произведут монтаж системы дымохода.


Таблица стоимости элементов дымохода SCHIEDEL ICS


Опорные элементы с изоляцией

130 150 180 200 230 250 300
Напольная опора 1000 мм с отводом конденсата
Напольная опора 1000 мм с отводом конденсата Артикул 8371113084 8371115084 8371118084 8371120084 8371123084 8371125084 8371130084
Цена, руб. 5911 6 522 7 001 7 298 8 528 8 882 15916
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 1045 1045 1045 1045 1045 1045 1045
Б 160 160 160 160 160 160 160
∅D 226 246 276 296 326 346 401
Вес (kg) 3,05 3,44 4,07 4,51 7,38 5,69 7,01
Этот элемент используется в качестве основания вертикального дымохода. Поставляется в комплекте с конденсатоотводной трубкой с крепеж ной гайкой 3/4». Длина опорной трубы может быть укорочена до необходимого размера на месте.
Основание с отводом конденсата
Настенный элемент с отводом конденсата Артикул 8112113084 8112115084 8112118084 8112120084 8112123084 8112125084 8112130084
Цена, руб. 4 055 4 136 4 193 5 125 5 603 5 775 7 699
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 300 320 350 370 400 420 475
Б 300 320 350 370 400 420 475
Вес (kg) 3,19 3,34 4,35 4,86 5,73 6,26 7,79
Настенный элемент с отводом конденсата
Артикул 8111113084 8111I15084 8111118084 8111120084 8111123084 8111125084 8111130084
Цена, руб. 4 005 4 061 4 468 4 753 5 933 6 309 8 024
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 238 258 278 285 315 335 385
Б 306 326 356 353 383 403 453
Вес (kg) 2,19 2,53 3,03 3,37 3,88 4,22 5,06
Промежуточный опорный элемент
Артикул 8121113084 8121115084 8121118084 8121120084 8121123084 8121125084 8121130084
Цена, руб 4 851 5 303 5510 5718 7 088 7 653 10 079
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 238 258 278 285 315 335 385
Б 306 326 356 353 383 403 453
Вес (kg) 2,69 3,11 3,73 4,15 4,77 5,19 6,22
Этот элемент может быть использован как «Опорный элемент с отводом конденсата» (см. выше) или как промежуточная настенная опора при монтаже вертикального дымохода на стене в комбинации с опорными консолями (См. страницу «Нагрузки и высоты»)
Опорная консоль
Артикул 1510475052 1510570052 1510620052 1510720052 1510820052 1510100452 1510112052
Цена, руб 3 800 5 378 6416 7914 8 247 9 000 9917
Тип 475 570 620 720 820 1004 1120
А 475 570 620 720 820 1004 1120
Б 242 330 330 330 380 380 430
С 100 100 100 70 70 70
X 193 193 193 243 243 293
У 139 189 289 390 389 364
Z 91 91 91 91 91 91
Вес (kg) 1,54 2,23 2,31 2,46 2,76 3,26 3,74
Телескопическая опора
Артикул 8711113091 8711115091 8711118091 8711120091 8711123091 8711125091 8711130091
Цена, руб. 9 391 9 988 10 494 10 720 11490 12 262 16 435
А 232 252 272 279 309 329 379
Б 300 320 350 347 377 397 447
Н 300-500 300-500 300-500 300-500 300-500 300-500 300-500
Вес 6,93 7,42 8,15 8,64 9,2 9,86 11,21

Элементы труб

30 150 180 200 230 250 300
Элемент трубы 1000 мм + хомут
Артикул 8181113083 8181115083 8181118083 8181120083 8181123083 8181125083 8181130083
Цена, руб. 4 850 5 786 6 477 6 956 8 550 9010 12 204
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 955 955 955 955 955 955 955
Вес (kg) 5,84 6,58 7,69 8,43 9,56 10,28 12,08
Применение: этот элемент трубы самый длинный в ленейке ICS. Комплектуется стандартым хомутом. Возможен для применения без дополнительных уплотняющих манжет при использовании дымохода под разрежением (111). При дополнении уплотняющими манжетами со стороны, в которую вставляется следующая труба, можно использовать дымоход при избыточном давлении (P1). Если добавить специальное уплотнение для избыточного давления на внешнюю оболочку того же конца трубы, то можно эксплуатировать дымоход при высоком избыточном давлении (H1 - см. ICS5000)
Элемент трубы 500 мм
Артикул 8191113083 8191115083 8191118083 8191120083 8191123083 8191125083 8191130083
Цена, руб. 2 901 3 378 3 740 3 984 4 793 5 033 6 735
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 455 455 455 455 455 455 455
Вес (kg) 2,89 3,26 3,8 4,17 4,73 5,09 5,97
"Применение: это средний элемент трубы в линейке ICS. Комплектуется стандартым хомутом. Возможен для применения без дополнительных уплотняющих манжет при использовании дымохода под разрежением (111). При дополнении уплотняющими манжетами со стороны, в которую вставляется следующая труба, можно использовать дымоход при избыточном давлении (P1). Если добавить специальное уплотнение для избыточного давления на внешнюю обол очку того же конца трубы, то можно эксплуатировать дымоход при высоком избыточном давлении (H1 - см. ICS5000)"
Элемент трубы 250 мм
Артикул 8201113083 8201115083 8201118083 8201120083 8201123083 8201125083 8201130083
Цена, руб. 1983 2276 2476 2599 3087 3219 4244
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 205 205 205 205 205 205 205
Вес (kg) 1,42 1,59 1,86 2,04 2,31 2,49 2,92
Применение: это самый короткий элемент трубы в линейке ICS. Комплектуется стандартным хомутом. Возможен для применения без дополнительных уплотняющих манжет при использовании дымохода под разрежением (111). При дополнении уплотняющими манжетами со стороны, в которую вставляется следующая труба, можно использовать дымоход при избыточном давлении (P1). Если добавить специальное уплотнение для избыточного давления на внешнюю оболочку того же конца трубы, то можно эксплуатировать дымоход при высоком избыточном давлении (H1 - см. ICS5000)
Элемент трубы раздвижной 270-375 мм
Артикул 8292113084 8292115084 8292118084 8292120084 8292123084 8292125084 8292130084
Цена, руб. 4 446 5 026 5 330 5 548 6 588 6 792 8 793
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
Вес (kg) 3,13 3,51 4,1 4,49 5,09 5,47 6,42
Применение: это средний элемент трубы с изменяемой длиной. Комплектуется стандартным хомутом и специальным хомутом в месте соединения. Возможен для применения без дополнительных уплотняющих манжет при использовании дымохода под разрежением (111). При дополнении 3 уплотняющими манжетами со стороны, в которую вставляется следующая труба, можно использовать дымоход при избыточном давлении (P1). Регулирование длины осуществляется путем скольжения отдельных частей относительно друг друга, в конце нижней трубы изоляция отсутствует. Раздвижной элемент не может нести нагрузку и в вертикальном положении должен использоваться совместно со стеновой консолью.
Элемент трубы раздвижной 375-585 мм
Артикул 8294113084 8294115084 8294118084 8294120084 8294123084 8294125084 8294130084
Цена, руб. 5 212 5 883 6 309 6 597 7 747 8015 10 485
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
Вес (kg) 4,4 4,94 5,77 6,31 7,15 7,69 9,03
Применение: это самый длинный элемент трубы с изменяемой длиной. Комплектуется стандартным хомутом и специальным хомутом в месте соединения. Возможен для применения без дополнительных уплотняющих манжет при использовании дымоход а под разрежением (111). При дополнении 3 уплотняющими манжетами со стороны, в которую вставляется следующая труба, можно использовать дымоход при избыточном давлении (P1). Регулирование длины осуществляется путем скольжения отдельных частей относительно друг друга, в конце нижней трубы изоляция отсутствует. Раздвижной элемент не может нести нагрузку и в вертикальном положении должен использоваться совместно со стеновой консолью.
Элемент трубы 250 мм с отводом конденсата
Артикул 8301113083 8301115083 8301118083 8301120083 8301123083 8301125083 8301130083
Цена, руб. 4 086 4 434 4 627 4 720 5 379 5 493 6 983
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 205 205 205 205 205 205 205
Вес (kg) 1,49 1,68 1,95 2,14 2,42 2,6 3,05
Этот элемент может быть использован в горизонтальном соединении дымовой трубы или в вертикальном дымоходе для сбора и отвода дождевой воды и/или конденсата. Комплектуется стандартным хомутом.
Элемент трубы 500 мм с инспекцией *
Артикул 8521113083 8521115083 8521118083 8521120083 8521123083 8521125083 8521130083
Цена, руб. 4 523 4 966 5 494 5 700 7 202 7 702 9 841
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
Вес (kg) 2,89 3,26 3,8 4,17 4,63 5,09 5,97
Этот элемент можно использовать как эстетически привлекательную замену тройнику прочистки при работе под разрежением с твердым топливом. Комплектуется стандартным хомутом.
Элемент с отверстием для анализа газа 205 мм
Артикул 8311113083 8311115083 8311118083 8 311 120083 8 311 123083 8 311 125083 8311130083
Цена, руб. 3 753 4 289 4 425 4 492 5 198 5 288 6 621
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
Вес (kg) 1,49 1,68 1,95 2,14 2,42 2,6 3,05
Этот элемент позволяет брать пробы дымовых газов, когда это необходимо. Комплектуется стандартным хомутом.
Внутренний ∅ 130 150 180 200 230 250 300
Внешний ∅ 180 200 230 250 280 300 400
Стандартный хомут
Артикул 8752118091 8752120091 8752118091 8752120091 8752123091 8752125091 8752130091
Цена, руб. 419 431 419 431 439 447 534
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
Вес (kg) 0,25 0,27 0,3 0,32 0,35 0,37 0,41
Этот элемент обеспечивает надежное соединение с любым сэндвич-элементом, имеющим соответствующую форму внешней оболочки, т.е. Зонты, Трубы, Тройники, Отводы, Опорные элементы и т.д. Стандартный хомут прошел тесты по ветровым нагрузкам в соответствии с европейскими нормами. Там, где требуется большая прочность, надо использовать Усиленный хомут. См. раздел «Нагрузки и высоты»
Усиленный хомут
Артикул 8742118091 8742120091 8742123091 8742125091 8742128091 8742130091 8742140091
Цена, руб. 618 642 685 738 855 916 1 261
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
Вес (kg) 0,36 0,38 0,43 0,45 0,49 0,52 0,59
Этот хомут обеспечивает дополнительную конструктивную прочность соединений элементов дымохода в случаях, когда труба возвышается более, чем на 1,5 м над кровлей.
130 150 180 200 230 250 300
Силиконовая манжета
Артикул 6773113090 6773115090 6773118090 6773120090 6773123090 6773125090 6773130090
Цена, руб. 135 138 155 165 170 294 377
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
цвет Черный Черный Черный Черный Черный Черный Черный
Вес (kg) 0,03 0,02 0,03 0,03 0,03 0,04 0,04
Силиконовая уплотняющая манжета может дополнять стандартные элементы ICS25 (Трубы, Тройники, Отводы, Опорные элементы, и т.д.) для преобразования их в элементы, которые можно использовать при избыточном давлении (РI). Силиконовая манжета возможна для применения с теплогенераторами, использующими газ. Для дизельных котлов предпочтительнее использовать витоновые манжеты.
130 150 180 200 230 250 300
Витоновая манжета
Артикул 6771113090 6771115090 6771118090 6771120090 6771123090 6771125090 6771130090
Цена, руб. 220 256 293 313 345 579 804
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
цвет Коричневый Коричневый Коричневый Коричневый Коричневый Коричневый Коричневый
Вес (kg) 0,04 0,04 0,04 0,04 0,04 0,04 0,05
Силиконовая уплотняющая манжета может дополнять стандартные элементы ICS25 (Трубы, Тройники, Отводы, Опорные элементы, и т.д.) для преобразования их в элементы, которые можно использовать при избыточном давлении (PI). Силиконовая манжета возможна для применения с теплогенераторами, использующими как газ, так и дизельное топливо.

Тройники

Тройник 90°
Артикул 8151113083 8151115083 8151118083 8151120083 8151123083 8151125083 8151130083
Цена, руб. 6 654 6 974 7 150 7 372 11882 13 091 18 077
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 455 455 455 455 455 455 480
3 209 209 209 209 209 209 222
С 130 140 155 165 180 190 205
Вес (kg) 3,42 3,88 4,57 5,04 6,04 6,56 7,9
Применение: этот элемент используется для подключения соединительной трубы к дымоходу.
Тройник (КОРОТКИЙ) 90°
Артикул 8156113083 8156115083 8156118083 8156120083 8156123083 8156125083
Цена, руб. 5 706 6 148 7 093 7 540 13 040 13 612
внутр. ∅ мм 130 150 180 200 230 250
внеш. ∅ мм 180 200 230 250 280 300
А 306 326 355 375 407 427
Б 132 142 156 166 181 191
С 130 140 155 165 180 190
Вес (kg) 2,3 2,78 3,56 4,15 5,4 6,15
Применение: этот элемент используется для подключения соединительной трубы к дымоходу.
Тройник 45°
Артикул 8171113083 8171115083 8171118083 8171120083 8171123083 8171125083 8171130083
Цена, руб. 8 754 9 889 11 397 11 781 14 565 15 827 21 603
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 455 455 455 530 530 560 623
Б 328 329 322 378 393 413 472
С 328 328 325 376 390 410 469
Вес (kg) 4,11 4,63 5,37 6,8 7,79 8,61 11,53
Применение: этот элемент используется в комбинации с отводом 45 град, для подключения соединительной трубы к вертикальному дымоходу. Это обеспечивает наименьшее сопротивление для дымовых газов.
130 150 180 200 230 250 300
Тройник 90° для SW 80 мм
артикул 8331113083 8331115083 8331118083 8331120083 8331123083 8331125083 8331130083
Цена, руб. 4 931 4 947 5 212 5 331 10 398 10 747 13 645
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
285 285 285 285 285 285 285
125 125 125 125 125 125 125
130 140 155 165 180 190 215
Вес (kg) 2,07 2,31 2,65 2,9 3,22 3,51 4,12
Этот элемент используется для осмотра и прочистки дымохода, работающего в «мокром» режиме при избыточном давлении (Р1).
Тройник прочистки (T200 PI)
Артикул 8141115083 8141118083 8141120083 8141123083 8141125083 8141130084
Цена, руб. 7 130 7 592 8 014 9 121 10 856 17 233
внутр. ∅ мм 150 180 200 230 250 300
внеш. ∅ мм 200 230 250 280 300 350
А 455 455 455 455 455 485
В 205 205 205 205 205 225
∅D 150 150 200 200 250 300
Вес (kg) 3,29 3,68 4,71 5,15 6,88 7,73
Этот элемент используется для подключения соединительного патрубка 080 мм. от газового котла типа «С» к коллективному дымоходу, позволяющему подключать более одного котла. Например: многоквартирные жилые дома с поквартирным отоплением.
Тройник прочистки (КОРОТКИЙ) (Т200 PI) *
Артикул 8143113083 8143115083 8143118083 8143120083 8143123083 8143130083
Цена, руб. 6 696 8 448 8 498 9 275 10 626 16 272
внутр. ∅ мм 130 150 180 200 230
внеш. ∅ мм 180 200 230 250 280
А 288 305 305 355 355
В 121 130 130 155 155
∅D 130 150 150 200 200
Вес (kg) 1,76 2,21 2,46 4,19 4,58
Этот элемент используется для осмотра и прочистки дымохода, работающего в «мокром» режиме при избыточном давлении (РI).
Тройник прочистки (T450 N1 W)
Артикул 8132113083 8132115083 8132118083 8132120083 8132123083 8132125083 8132130083
Цена, руб. 8 375 8 515 8 739 9 122 10441 10710 13 688
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 455 455 455 455 455 455 455
Вес (kg) 4,75 5 5,5 5,81 6,38 6,74 7,59
Этот элемент используется для осмотра и прочистки дымохода, работающего в «сухом» или FU (относительно сухом) режиме под разрежением (NI). Инспекционный ящик имеет двойные стенки с изоляцией между ними, имеется внутренняя дверца.
Тройник прочистки (КОРОТКИЙ) (T450 N1)
Артикул 8144113083 8144115083 8144118083 8144120083 8144123083
Цена, руб. 6 768 8 499 8 914 9 558 10 951
внутр. ∅ мм
внеш. ∅ мм А
Вес (kg)
Емкость для сбора конденсата
Артикул 8361113084 8361115084 8361118084 8361120084 8361123084 8361125084 8361130084
Цена, руб. 2 192 2 780 3 055 3 262 4 191 4 361 5 438
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 95 95 95 95 95 95 95
Вес (kg) 1,7 1,94 2,33 2,61 3,1 3,36 4,09

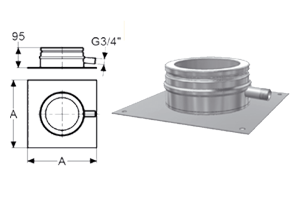

Этот элемент используется в основании вертикального дымохода для обеспечения отвода дождевой воды и конденсата. Он также обеспечивает осмотр и прочистку. Элемент может быть использован как для «мокрого» , так и для сухого режима эксплуатации при избыточном давлении и при разрежении внутри дымохода.
Заглушка тройника
Артикул 8411113084 8411115084 8411118084 8411120084 8411123084 8411125084 8411130084
Цена, руб. 2 507 2 950 3 109 3 279 3 884 4017 5 302
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 95 95 95 95 95 95 95
Вес (kg) 1,7 1,94 2,33 2,61 3,1 3,36 4,09
Элемент применяется совместно с тройником прочистки для сухого режима эксплуатации под разряжением для обеспечения осмотра и прочистки.
Стабилизатор тяги со взрывным клапаном
Артикул 8441113084 8441115084 8441118084 8441120084 8441123084 8441125084 8441130084
Цена, руб. 7 043 7314 7 521 10 283 10 762 10 966 14 633
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
Вес (kg) 0,71 0,81 0,95 1,04 1,19 1,28 1,51
Элемент используется совместно с тройником 90 град, для регулирования тяги в дымоходной системе.

Отводы

130 150 180 200 230 250 300
Отвод 90° *
Артикул 8271113083 8271115083 8271118083 8271120083 8271123083 8271125083 8271130083
Цена, руб. 3 801 5 565 5 177 5 753 7 326 7 561 15 045
внутр. ∅ мм 130 150 180 200 230 250 300
внеш.∅ мм 180 200 230 250 280 300 350
А 152 161 176 188 204 212 237
Б 196 205 220 232 248 256 281
Вес (kg) 2 2,38 3,07 3,39 3,86 4,55 5,84
Элемент применяется для изменения направления на соединительной дымовой трубе.
130 150 180 200 230 250 300
Отвод 45°
Артикул 8241113083 8241115083 8241118083 8241120083 8241123083 8241125083 8241130083
Цена, руб. 3 404 4 269 4 482 4 989 6 465 6 553 12 523
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 82 82 82 92 97 102 123
Б 127 127 132 137 142 147 159
Вес (kg) 1,37 1,54 1,81 2,15 2,53 2,82 3,83
Применение: используется парой для создания отвода. Поставляется в комплекте со стандартным хомутом. Можно использовать в комбинации с тройником 45 град, для соединения потребителя горизонтальным участком с вертикальным дымоходом.
Отвод 30°
Артикул 8231113083 8231115083 8231118083 8231120083 8231123083 8231125083 8231130083
Цена, руб. 3 260 4 034 4311 4 998 6 453 6513 8 283
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 57 57 82 82 82 82 82
Б 107 112 117 117 127 127 132
Вес (kg) 1,08 1,22 1,81 1,98 2,25 2,42 2,84
Применение: используется парой для создания отвода. Поставляется в комплекте со стандартным хомутом.
Отвод 15°
Артикул 8221113083 8221115083 8221118083 8221120083 8221123083 8221125083 8221130083
Цена, руб. 3 353 3610 3 866 4 229 5ИЗ 5 086 6 834
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 57 57 57 57 57 57 57
Б 102 102 102 102 102 102 102
Вес (kg) 1,08 1,22 1,43 1,57 1,78 1,91 2,25

Адаптеры и переходники

130 150 180 200 230 250 300
Переходник UNI - ICS
Артикул 4515014084 4518018084 4520020084 4525025084 4530030084
Цена, руб 4833 5771 6030 7427 10417
внутр. ∅ мм ICS 150 180 200 250 300
внеш. ∅ мм IC5 200 230 250 300 350
внутр. ∅ мм UNI 140 180 200 250 300
А 333 373 373 793 563
В 135 173 193 240 285
Вес (kg) 4,23 5,05 5,24 7,54 9,18
Переходник используется для замены существующей системы UNI на IC5 в верхней части дымохода, там где это необходимо по конструктивным или другим причинам.
Переходник на теплогенератор
Артикул 8324113084 8324115084 8324118084 8324120084 8324123084 8324125084 8324130084
Цена, руб. 2575 2610 3082 3106 3192 3279 по запросу
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
Вес (kg) 0,64 0,72 0,85 0,94 1,07 1,15 1,36
Этот элемент используется для соединения с фланцем генераторных установок, который разработан производителем. Чертеж фланцев изображен на вкладке (см. ICS5000). Фланец будет производиться в соответствии с чертежом, затем приваривается к данному адаптеру и поставляется как единый артикул.
Переходник Prima Plus - ICS
Артикул 8321113084 8321115084 8321118084 8321120084 8321123084 8321125084 8321130084
Цена, руб. 2448 2708 2978 3086 3241 3283 4058
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 150 150 150 150 150 150 150
Вес (kg) 0,71 0,81 0,95 1,04 1,19 1,28 1,51
Применение: адаптер обеспечивает стандартное соединение от системы Prima Plus (SW) к ICS25 (DW).
Переходник для увеличения диаметра
Артикул 4113015084 4115018084 4118020084 4120023084 4123025084 4125030084 4130035084
Цена, руб. 4384 4520 4774 4943 5127 5625 7409
внутр. ∅1 мм 130 150 180 200 230 250 300
внеш. ∅3 мм 180 200 230 250 280 300 350
внутр. ∅2 мм 150 180 200 230 250 300 350
внеш. ∅4 мм 200 230 250 280 300 350 400
А 180 180 180 180 180 190 190
Вес (kg) 1,59 1,87 2,04 2,34 2,49 3,06 3,55
Применение: этот элемент используется для увеличения на один «шаг» диаметра ICS25

Проход через кровлю

Внутренний ∅ 130 150 180 200 230 250 300
Внешний ∅ 180 200 230 250 280 300 400
Уплотнительная манжета от дождя
Артикул 8731113091 8731120091 8731118091 8731120091 8731123091 8731125091 873II30091
Цена, руб 1 761 1 610 1 540 1 610 1 843 1 908 2 188
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
∅А 180 200 230 250 280 300 350
∅В 320 340 370 390 420 440 490
Вес (kg) 0,35 0,38 0,39 0,45 0,48 0,51 0,85
Используется совместно с проходами через кровлю для создания водозащитного козырька вокруг дымохода над этими элементами, защищая от протекания.
Внутренний ∅ 130 150 180 200 230 250 300
Внешний ∅ 250 250 300 300 350 300 350
Проход через крышу 0°
Артикул 4001025074 4001025074 4001030074 4001030074 4001035074 4001035074 4001040074
Цена, руб 5 008 5 008 5 253 5 253 5 348 5348 6718
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
∅А 250 250 300 300 350 350 400
В х С 750 750 800 800 850 850 900
Вес (kg) 4,59 4,59 5,34 5,34 6,11 6,11 6,9
Проходы через крышу
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
∅А 250 250 300 300 350 350 400
3°-15°
Н 228 228 233 233 237 237 241
В х С 880х880 880х880 940х940 940х940 990х990 990х990 1040х1040
Вес (kg) 13,5 13,5 14,56 14,56 15,48 15,48 18,61
Артикул 4002025074 4002025074 4002030074 4002030074 4002035074 4002035074 4002040074
Цена, руб 9 543 9 543 10 046 10 046 10 709 10709 17060
16°-25°
Н 258 258 267 267 277 277 268
В х С 910x880 910x880 970х940 970х940 1020x990 1020x990 1080х1040
Вес (kg) 14,13 14,13 15,24 15,24 16,2 16,2 19,61
Артикул 4003025074 4003025074 4003030074 4003030074 4003035074 4003035074 4003040074
Цена, руб 9 879 9 879 10 549 10 549 11155 11155 17108
26°-35°
Н 293 293 307 307 321 321 336
В х С 960х880 960х880 1020x940 1020x940 1090x990 1090x990 1150х1040
Вес (kg) 15,16 15,16 16,33 16,33 17,64 17,64 21,26
Артикул 4004025074 4004025074 4004030074 4004030074 4004035074 4004035074 4004040074
Цена, руб 10 411 10 411 11150 11150 11954 11954 19395
36°-45°
Н 334 334 355 355 376 376 397
В х С 1040x880 1040x880 1120x940 1120x940 1190x990 1190x990 1270х1040
Вес (kg) 16,93 16,93 18,51 18,51 19,95 19,95 24,24
Артикул 4005025074 4005025074 4005030074 4005030074 4005035074 4005035074 4005040074
Цена, руб 11281 11281 12 207 12 207 13 184 13184 21558
130 150 180 200 230 250 300

Завершающие элементы

Конус с зонтиком
Артикул 8454113084 8454115084 8454118084 8454120084 8454123084 8454125084 8454130084
Цена, руб 3 860 4 232 4 671 4912 5917 6 000 8 237
внутр. ∅ мм 130 150 180 200 230 250 8 237
внеш. ∅ мм 180 200 230 250 280 300 350
А 266 362 362 362 362 362 490
В 219 213 217 220 225 229 251
Вес (kg) 1,79 2,3 2,59 2,79 3,09 3,28 4,25
Этот элемент используется для завершения трубы и препятствует попаданию дождевой воды в дымоход.
Конус
Артикул 8211113083 8211115083 8211118083 8211120083 8211123084 8211125083 8211130084
Цена, руб 3 588 3 749 3 969 4 756 5 311 5 852 6 969
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
Вес (kg) 1,31 1,48 1,74 1,91 2,17 2,34 2,76
Элемент используется для завершения конструкции дымохода и позволяет дымовым газам выходить из него с минимальным сопротивлением.

Хомуты и консоли

Внутренний ∅ 130 150 180 200 230 250 300
Внешний ∅ 180 200 230 250 280 300 350
Хомут для горизонтальных участков
Артикул 8911118091 8911120091 8911123091 8911125091 8911128091 8911130091 8911135091
Цена, руб 3 390 3 406 3 454 3 569 3 694 3 804 4 697
внутр. ∅ мм 130 150 180 200 230 250
внеш. ∅ мм 180 200 230 250 280 300
Вес (kg) 0,31 0,35 0,41 1,18 1,3 1,37
Этот элемент используется совместно с держателями и метизами для крепления горизонтального участка подключения к потолку. Максимальное расстояние между опорами 1,5 м.
Настенный хомут 50 мм
Артикул 8721118091 8721120091 8721123091 8721125091 8721128091 8721130091 8721135091
Цена, руб 872 891 896 987 1 101 1МО 1 377
внутр. ∅ мм 180 200 230 250 300 350
внеш. ∅ мм 230 250 280 300 350 400
А 234 254 284 304 354 404
Вес (kg) 1,09 1,18 1,32 1,4 1,6 1,79
Этот элемент используют для фиксации дымохода к опорной стене. Он обеспечивает поперечную опору только на фиксированном расстоянии 50 мм от стены. Смотрите раздел «Высоты и нагрузки» для определения максимального расстояния между хомутами.
Настенный хомут с консолью для удлинения 75-300 мм *
Артикул 8722118091 8722120091 8722123091 8722125091 8722128091 8722130091 8722135091
Цена, руб 1 512 1 535 1 612 1 668 1 796 1 817 2 259
внутр. ∅ мм 130 150 180 200 230 250 350
внеш. ∅ мм 180 200 230 250 280 300 400
А 238 258 288 308 358 408
В 75-300 75-300 75-300 75-300 75-300 75-300
Вес (kg) 1,89 2,03 2,22 2,28 2,52 2,75
Этот элемент используют для фиксации дымохода к опорной стене. Он обеспечивает только поперечную опору. Хомут позволяет изменять расстояние фиксации до стены в диапазоне 75 - 300 мм. Смотрите раздел «Высоты и нагрузки» для определения максимального расстояния между хомутами.
Настенный хомут раздвижной 50 мм
Артикул 8781118091 8781120091 8781123091 8781125091 8781128091 8781130091 8781135091
Цена, руб 1 083 1 104 1 152 1 183 1 282 1 308 2 051
внутр. ∅ мм 130 150 180 200 230 250
внеш. ∅ мм 180 200 230 250 280 300
А 238 258 288 308 358 412
В 166 176 191 201 225 250
231,1 251.1 281,1 301,1 350,4 400,4
X 200 220 250 270 320 370
У 55 55 85 85 125 145
h 36 36 36 36 60 60
Вес (kg) 0,64 0,7 0,64 0,79 0,85 1,33
Этот элемент используют для фиксации дымохода к опорной стене. Он обеспечивает поперечную опору только на фиксированном расстоянии 50 мм от стены. Он может использоваться совместно с «Настенной консолью для удлинения», чтобы обеспечивать крепление при изменении расстояний до стены. Смотрите раздел «Высоты и нагрузки» для определения максимального расстояния между хомутами.
Настенная консоль для удлинения
Артикул 1520130052 1520176052 1520250052 1520300052 1520450052
Цена, руб 1 006 1 505 3 005 3 531 3 967
Тип WI W2 W3 LI L2
А 130 176 250 300 450
В 36 36 60
С 32 32
Вес (kg) 0,13 0,17 0,46 0,75 0,95
Эти элементы применяются совместно с элементом «Настенный хомут раздвижной 50 мм» (см. выше) для обеспечения крепления дымохода при изменении расстояний до стены.

Хомуты и консоли

Внутренний ∅ 130 150 180 200 230 250 300
Внешний ∅ 180 200 230 250 280 300 350
Хомут для перекрытий
Внутренний ∅ 130 150 180 200 230 250 300
Внешний ∅ 180 200 230 250 280 300 350
Артикул 8880118091 8880120091 8880123091 8880125091 8880128091 8880130091 8880135091
Цена, руб 1 467 1 489 1 556 1 576 1 620 1 662 2126
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
∅Ci 180 200 230 250 280 300 350
Вес (kg) 1,22 1,25 1,3 1,33 1,37 1,4 1,47
Элемент используется для обеспечения боковой поддержки дымохода при проходе через перекрытия и кровлю. Хомут охватывает дымоход и боковыми пластинами фиксируется в перекрытии или в стропилах.
Внутренний ∅ 130 150 180 200 230 250 300
Внешний ∅ 180 200 230 250 280 300 350
Кольцо для растяжек
Артикул 8761118091 8761120091 8761123091 8761125091 8761128091 8761130091 8761135091
Цена, руб позапросу позапросу позапросу позапросу позапросу позапросу позапросу
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
∅Ci 180 200 230 250 280 300 350
Вес (kg) 0,5 0,54 0,58 0,61 0,58 0,68 0,49
Этот элемент служит для закрепления надкрышной части дымохода. Может быть использован совместно с металлическими тросаОи или жесткими тягами, которые соединяют кольцо и надежные узлы крепления на здании для стабильной устойчивости дымохода.

Декоративные элементы без изоляции

Противопожарная вентилируемая пластина 0-30°
Артикул 8851118091 8851120091 8851123091 8851125091 8851128091 8851130091 8851135091
Цена, руб 1 835 1 950 2 087 2 159 2 291 2 424 3 300
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 480 500 530 550 580 600 650
В 254 266 283 295 312 324 353
С 147,5 147,5 147,5 147,5 147,5 147,5 147,5
D 185 205 235 255 285 305 355
Этот элемент закрывает проходку через перекрытие или кровлю с нижней стороны. Это помогает создать защиту от нагрева в этом месте
Противопожарная вентилируемая пластина 30-45°
Артикул 8852118091 8852120091 8852123091 8852125091 8852128091 8852130091 8852135091
Цена, руб 1 942 2 007 2 122 2 165 2 288 2412 3331
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
А 480 500 530 550 580 600 650
В 278 292 314 328 349 363 399
С 147,5 147,5 147,5 147,5 147,5 147,5 147,5
D 185 205 235 255 285 305 355
Вес (kg)
Этот элемент закрывает проходку через перекрытие или кровлю с нижней стороны. Это помогает создать защиту от нагрева в этом месте
Декоративная розетка DW
Артикул 8891118091 8891120091 8891123091 8891125091 8891130091 8891135091
Цена, руб 1 514 1 676 1 686 1 949 2 072 3161
внутр. ∅ мм 180 200 230 250 300 350
внеш. ∅ мм 230 250 280 300 350 400
∅А 230 250 280 300 350 400
∅В 500 520 550 570 620
X 135 135 135 135 135
У 54 54 54 54 54
Вес (kg) 0,47 0,49 0,52 0,54 0,59
Декоративная розетка DW широкая
Артикул 8892118091 8892120091 8892123091 8892125091 8892128091 8892130091 8892135091
Цена, руб 2 044 2 277 2 432 3 005 2 634 3 293 4231
внутр. ∅ мм 130 150 180 200 230 250 300
внеш. ∅ мм 180 200 230 250 280 300 350
∅А 180 200 230 250 280 300 350
∅В 620 640 670 690 720 740 790
X 220 220 220 220 220 220 220
У 87 87 87 87 87 87 87
Вес (kg) 1,66 1,77 1,94 2,06 2,16 2,36 2,69
