Устройство Schiedel ICS



ICS.pngМодульная, двухконтурная дымоходная система Schiedel ICS 25– представлена рядом элементов, из которых потребитель монтирует дымоход необходимой конструкции и длины с учетом необходимого функционала.

В каталоге Печного Центра «Ясенево» представлены все элементы дымохода Schiedel ICS 25. Ознакомиться с размерами и стоимостью элементов дымохода Вы можете на страницах данного каталога. Специалисты Печного Центра «Ясенево»  помогут подобрать необходимые элементы  дымохода  для бытового и промышленного назначения.  Наши консультанты помогут Вам рассчитать дымоход для Ваших условий, проведут комплектацию дымоходной системы, организуют доставку и установку дымохода. Звоните: +7-495-423-62-34.

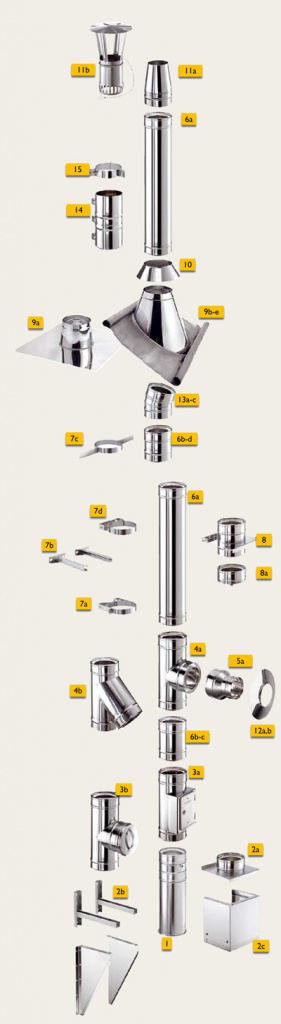

  Элементы дымохода Schiedel ICS



Двухконтурная дымоходная система ICS

Основные части:
Внутренняя нержавеющая труба с лазерной сваркой шва по всей длине. Материал трубы: высококачественная нержавеющая сталь марки 1.4404, которая обеспечивает защиту от коррозии и устойчива к возгоранию сажи.
Уплотнительная манжета для работы при избыточном давлении Возможна работа дымохода при избыточном давлении до 200 Ра при максимальной температуре 200°С для диаметров от I 30 до 350 мм. Используют следующие уплотнительные манжеты:

  • для газового топлива - манжета из силико
  • на для дизельного топлива - манжета изХ/ITON

Теплоизоляция

В качестве теплоизоляции используется специальный термостойкий материал SUPERWOOL толщиной 25 мм из экологичного минерального сырья. При необходимости можно заказать дымоходную систему ICS с толщиной изоляции 50 мм.

Внешняя оболочка

Внешняя оболочка выполнена из эстетически привлекательной полированной нержавеющей стали марки 1.4301 и выполняет роль статической опоры системы.

Соединение при избыточном давлении
Соединение в режиме разрежения
Соединение при избыточном давлении

1 Напольный элемент с отводом конденсата
2а Настенный элемент с отводом конденсата
2Ь Консоль
2с Напольная телескопическая опора
За Тройник прочистки
ЗЬ Тройник прочистки для избыточного давления
4а Тройник подключения 90°
4Ь Тройник подключения 45°
5а Переходник SW-DW
6а Элемент трубы 1000 мм
6Ь Элемент трубы 500 мм
6с Элемент трубы 250 мм
7а Хомут настенный
7Ь Консоль для хомута настенного
7с Хомут для перекрытия
7d Настенный хомут для консоли

Соединение в режиме разрежения

1 Напольный элемент с отводом конденсата
2 Основание с отводом конденсата
3 Промежуточный опорный элемент
3а Опорная консоль
3b Емкость с отводом конденсата
3с Загрушка для твердого топлива
4а Элемент трубы 1000 мм
4b Элемент трубы 500 мм
4с Элемент трубы 250 мм
4d Шибер 5 Усиленный хомут
6а Тройник подключения 90°
6b Тройник подключения 45°
6с Тройник прочистки для твердово топлива
7а Отвод 90°
7b Отвод 45°
7с Отвод 30°
7d Отвод 15°
8а Переходник на топку
8b Переходник Permeter 25
8b Переходник Prima-Plus - Permeter
9 Переходник кирпичная труба
10 Уплотнительная манжета от
11b Проход через крышу 3-15°
11с Проход через крышу 16-25°
11d Проход через крышу 26-35°
11e Проход через крышу 36-45°
12а Конус
12b Конус с зонтиком
13 Раздвижной настенный хомут
14 Хомут для перекрытий
15а Декоративная пластина 0°-5°
15b Декоративная пластина 35°-45°
