Устройство керамических дымоходов Schiedel UNI

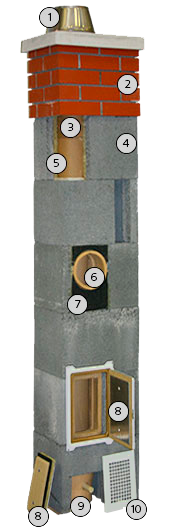

Устройство керамического дымохода Schiedel

1. Конус из неражавеющей стали.
Обеспечивает оптимальное удаление дымовых газов.

2. Один из вариантов внешней отделки верхней части дымохода.
Готовая оболочка из волокнистого бетона. Защищает от воздействия атмосферных осадков.

3. Круглая керамическая труба c гладкой поверхностью, идущая снизу вверх.
Обеспечивает хорошую тягу.

4. Керамзитобетонные оболочки с интегрированными каналами проветривания.
Предотвращают образование подтёков на наружной поверхности дымовой трубы.

5. Тепловая изоляция.
Обеспечивает экономию энергии за счёт использования в качестве изоляции плит из минерального волокна.

6. Тройник для подключения потребителя.
Подключение оборудования осуществляется без каких-либо проблем.

7. Передняя панель из минерального волокна.
Обеспечивает свободное перемещение элемента для подключения потребителя.

8. Дверца для осмотра и очистки с газоплотной внутренней пластиной.

9. Керамическая ёмкость для сбора и отвода конденсата.
Обеспечивает надёжное отведение конденсата

10. Вентиляционная решетка приточного воздуха.
Осуществляется проветривание по всей высоте трубы.
